TL;DR#
Pathways 不是一个模型，也不是某一种并行策略，而是 Google 为下一代大规模 AI workload 设计的分布式运行时系统。
它试图把几件事情统一起来：
- 单控制器的全局视野
- 多控制器系统的高性能 dispatch
- SPMD 的高效 collective 执行
- MPMD 的灵活表达能力
- pipeline、MoE、稀疏模型中的复杂依赖
- 跨多个 accelerator island 的资源管理
一句话概括：Pathways 想让复杂、稀疏、异构、多任务的模型，能够像传统 SPMD 模型一样高效运行。
1. 背景：Pathways 想解决什么问题#
大模型训练和推理不只是模型结构问题，也是运行时系统问题。
当模型从单机扩展到几百、几千个加速器时，系统需要回答几个问题：
- 程序如何被派发到设备上？
- 数据如何在设备之间移动？
- 不同设备是否运行同一段程序？
- 控制逻辑在一个进程里，还是分散在多个 host 上？
- 稀疏模型、流水线并行、多任务共享资源时，谁来统一调度？
Pathways 论文讨论的正是这些问题。Google 2021 年的 blog 从 AI 架构愿景出发，强调未来系统需要支持多任务、多模态和稀疏激活；2022 年的 MLSys 论文则进一步回答了一个更底层的问题：要让这些 workload 真的高效跑起来，分布式运行时应该长什么样。
2. 运行时基础概念#
2.1 IFRT：分布式数组和异步执行抽象#
IFRT 更贴近 JAX 侧看到的分布式执行语义。
它抽象的是“一个分布式程序如何看待设备、数组和异步计算”：
- 一个逻辑数组如何被切分到多个设备上
- 分片数组如何表示
- 数据如何 reshard
- 计算结果什么时候 ready
- 异步执行如何暴露给上层
也就是说，IFRT 关注的是上层分布式数组和执行模型。它让 JAX 这类前端可以用更统一的方式描述 array、sharding、device、executable 和 future，而不用直接面对每个硬件后端的具体运行细节。
在这篇文章里，可以先把 IFRT 看作“分布式数组和异步执行的抽象层”。
2.2 PJRT：设备运行时接口和后端实现#
PJRT 位于 IFRT 抽象和具体硬件后端之间，可以理解为 OpenXLA 生态里的设备 runtime 接口。
它负责把上层已经表达清楚的计算和数据操作，落到具体设备后端上执行：
- 上层是 JAX/IFRT 这类分布式数组和执行抽象
- 中间是 XLA 编译产物和 PJRT runtime
- 下层是 CPU、GPU、TPU 以及各类 PJRT plugin
PJRT 的目标是让框架不必直接理解每一种硬件的细节。框架通过统一接口调用设备，硬件厂商或后端实现者负责提供对应的 PJRT plugin。
可以粗略理解为：
- IFRT 偏上层分布式数组与执行抽象
- PJRT 偏底层设备 runtime 接口和后端实现
2.3 Pathways client：IFRT 的一种实现#
有了 IFRT 和 PJRT 之后，就可以更准确地描述 Pathways client 的位置。
Pathways client 可以看作 IFRT 的一种实现。JAX 程序在上层仍然面对 IFRT 所抽象出来的 device、array、sharding、executable 和异步执行语义；但这些操作不再只是落到一个普通 PJRT plugin 上，而是被转交给 Pathways 的单控制器分布式运行时。
可以粗略画成：
JAX program
↓
IFRT API / IFRT abstraction
↓
Pathways client
↓
Pathways resource manager / workers
↓
TPU所以，Pathways client 不应该简单理解为“又一个 PJRT plugin”。它不只是把计算发到某个设备后端，还要把 JAX 侧的分布式数组和异步执行抽象，映射到 Pathways 的资源管理、worker 调度、跨 accelerator island 执行和异步 dataflow 机制上。
这也有助于理解 Pathways 所处的位置：Pathways 不是单纯的编译器，也不是单纯的模型框架，而是连接编译结果、设备、分布式调度和运行时执行的系统层。
3. 分布式执行模型#
3.1 SPMD：所有设备运行同一份程序#
SPMD 是 Single Program Multiple Data。
它的基本模式是：所有设备运行同一段程序，但处理不同的数据分片。
典型例子包括：
- 数据并行
- 张量并行
- 大规模 AllReduce
- JAX
pmap/pjit风格的同构分布式计算
SPMD 的优点是简单、高效，容易和 collective 通信配合。
但它也有局限：当模型出现流水线、稀疏路由、MoE、跨多个设备岛的异构计算时，“所有设备做同一件事”就不再自然。
3.2 MPMD：不同设备运行不同程序#
MPMD 是 Multiple Program Multiple Data。
它允许不同设备运行不同的子程序。
典型例子包括：
- pipeline parallelism：不同 stage 运行模型不同层
- MoE：不同专家只处理被路由到的 token
- 多任务模型：不同任务调用不同子网络
- 跨多个 accelerator island 的异构执行
MPMD 更灵活，但系统复杂度也更高。
它要求运行时能处理：
- 不同计算之间的依赖
- 跨设备、跨 host 的数据传输
- 非对称的执行时间
- 动态或稀疏的计算路径
- 更复杂的调度和资源管理
Pathways 的重要动机之一，就是让这类非 SPMD 计算更容易表达和高效执行。
3.3 Shardy:MPMD：把 MPMD 编译成 SPMD fragments#
OpenXLA Shardy 后续的 MPMD RFC 可以看作这条路线在编译器栈里的延续。
它的核心观点是：MPMD 程序可以表示成一组 SPMD computation units，也就是 fragments，再加上这些 fragments 之间的数据传输。每个 fragment 被分配到一个设备 mesh 上，fragment 内部仍然可以使用 Shardy 做 SPMD sharding propagation；fragment 之间则由 MPMD 层负责 mesh assignment、transfer insertion 和 pipeline scheduling。
这和 Pathways 论文里的系统动机是对齐的。Pathways 论文强调未来 workload 需要 MPMD、pipeline、跨 island 执行和异构资源管理；Shardy:MPMD 则进一步把“如何表达和编译 MPMD 程序”做成 MLIR 层的机制。
Shardy:MPMD 的几个关键 pass 包括：
- Mesh assignment：把带 label 的 computation 分配到用户指定的 mesh
- Mesh inference：对未标注的 op 自动补全 mesh assignment，并尽量减少 transfer
- Fragment scheduling：应用用户提供的 pipeline schedule，例如 1F1B 或 Near Zero Bubble
- Fragment merging：把细粒度 fragments 合并成更适合执行的计算单元
- SPMD sharding propagation：在整个 MPMD 程序内继续使用 Shardy 做 SPMD 分片传播
- Export：把结果准备成后端可以继续编译或执行的 IR
从用户视角看，Shardy:MPMD 试图保留 single-device programming semantics：用户在原始程序里给某些部分加上 named_computation，再提供 name-to-mesh 的 assignment map，编译器负责把它变成 MPMD fragments 和 transfers。
这也说明 SPMD 和 MPMD 不是互斥关系。更准确的说法是：MPMD 可以由多个 SPMD 子程序组合而成。Pathways 负责运行时调度和跨 mesh 执行，Shardy:MPMD 负责在编译器层把程序切成可调度、可传输、可继续做 SPMD sharding 的 fragments。
4. 控制器架构#
4.1 多控制器：高性能 SPMD 的常见选择#
在多控制器系统中，每个 host 上都有一份用户程序或控制进程。
常见系统包括：
- MPI
- PyTorch 分布式训练
- JAX 多 host 运行模式
- 许多传统 TPU/GPU 分布式训练系统
它的优点是 dispatch 延迟低。每个 host 可以直接把计算派发给本地 accelerator。
这对 SPMD 很友好，因为所有 host 基本执行同样的步骤，跨设备通信主要依赖 collective。
但多控制器的问题是：
- 程序员需要显式处理很多跨 host 协调
- 非 SPMD 逻辑表达困难
- 资源通常被一个 job 独占
- 系统很难做统一调度、虚拟化和多任务共享
- pipeline、MoE、稀疏计算会变得复杂
4.2 单控制器：表达能力更强，传统实现性能较弱#
单控制器系统中，一个 central coordinator 负责构建和调度整个分布式计算图。
典型例子可以参考 TensorFlow v1 的 graph execution 思路。
它的优点是：
- 可以统一看到整个计算图
- 更容易表达复杂依赖
- 更适合集中式资源管理
- 更容易做虚拟化和跨任务调度
但传统单控制器系统也有明显问题：
- 控制器到设备 host 的路径更长
- dispatch 可能经过 datacenter network
- 控制面延迟容易累积
- 对上千个 shard 展开完整图会产生巨大开销
- 如果没有统一 gang scheduling，多个并行计算之间可能难以协调
Pathways 的关键设计目标，就是重新设计单控制器系统，使它既有表达能力，又能接近多控制器系统的性能。
5. Pathways 的系统设计#
5.1 目标：兼顾灵活性和性能#
Pathways 论文的核心定位是：一个面向大规模 accelerator 的 orchestration layer。
它想解决的问题可以概括为：
- 支持当前主流 SPMD workload
- 支持未来更复杂的 MPMD workload
- 支持 pipeline、MoE、稀疏计算
- 支持跨多个 TPU pod / accelerator island
- 支持集中式资源管理和虚拟化
- 保持接近现有 state-of-the-art 系统的性能
这也是它和传统 JAX/PyTorch 多控制器模式、TensorFlow v1 单控制器模式的主要区别。
5.2 核心设计：异步分布式数据流#
Pathways 使用 sharded dataflow graph 表达计算。
图中的节点是 sharded computation，边表示数据依赖。
关键点是：operator 消费和产生 future。
这意味着控制面不必等待真实数据传输和计算完成后才继续推进，而是可以基于 future 提前构建和调度后续计算。
这样可以减少传统单控制器系统中常见的 dispatch latency 累积问题。
5.3 Sharded Dataflow：避免把分片图完全展开#
在上千个 accelerator 上，一个逻辑张量可能被切成上千个 shard。
如果系统把每个 shard 都显式展开成独立节点和边，图会迅速膨胀。
Pathways 使用 sharded dataflow graph，把一个分片计算作为一等对象表示。
这样可以：
- 降低 graph serialization 开销
- 降低 runtime 调度开销
- 更自然地表达大规模 SPMD 子计算
- 让 SPMD 和 MPMD 组合在同一个图里
5.4 Gang Scheduling：让协同计算按一致顺序运行#
大规模 accelerator 计算中，很多 kernel 之间需要通信。
如果一组需要通信的计算没有被一致地调度，系统可能出现等待、阻塞，甚至死锁。
Pathways 引入 centralized scheduling 和 gang scheduling，用来保证相关 accelerator computation 被成组调度。
这对 TPU 尤其重要，因为 TPU kernel 通常不可抢占，而且很多通信依赖 collective 或专用互联。
6. Pathways in Practice#
6.1 Pathways 和 JAX 的关系#
Pathways 可以作为 JAX backend 使用。
用户可以继续写 JAX 程序，计算片段被编译成 XLA computation，然后交给 Pathways 执行。
Pathways 进一步提供 virtual device set，让用户可以指定一组虚拟设备，并把不同 compiled function 放到不同设备集合上。
用户并不需要手写 sub-mesh 之间的 send/recv。Pathways 的 dataflow graph 会记录不同 compiled function 之间的数据依赖；当上游 computation 的输出需要被下游 computation 消费时，runtime 会负责插入必要的数据移动和 resharding。
这里要区分 island 内和 island 间的数据路径。如果两个 virtual device set 最终被 resource manager 放在同一个 TPU island / pod 内，那么大张量数据可以通过 TPU 的 ICI 在 sub-mesh 之间传输；如果 computation 被放在不同 island / pod 上，数据才需要经过 DCN。也就是说，Pathways 暴露给用户的是 logical device set 和 dataflow dependency，而不是底层 ICI/DCN send/recv。
这使得 JAX 程序不仅能表达传统 SPMD，也能表达更复杂的 pipeline 或跨多个 accelerator island 的计算。
6.2 Shardy:MPMD 和 Pathways 的关系#
Pathways 论文提出的是运行时视角：如何用单控制器、异步 dataflow、gang scheduling 和 sharded graph 来运行复杂的 MPMD workload。
Shardy:MPMD RFC 补上的是编译器视角：如何从更自然的用户程序出发，生成一个由 SPMD fragments 和 transfers 组成的 MPMD 程序。
RFC 里提到，Shardy:MPMD 本身不绑定某个运行时；它是在 MLIR 层做 MPMD partitioning，可以 lower 到不同后端。不过当前实验路径是 lower 到 IFRT IR，并由 Pathways 执行。也就是说，二者可以这样理解：
JAX / StableHLO program
↓
Shardy:MPMD
↓
SPMD fragments + transfers + schedule
↓
IFRT IR
↓
Pathways client / Pathways runtime
↓
TPU islands这条链路把本文前面几个概念串起来了：Shardy:MPMD 负责把 MPMD 表达成编译器可处理的 fragments；IFRT IR 承接运行时无关的分布式执行表示；Pathways client 作为 IFRT 的一种实现，把这些 fragments 和 transfers 交给 Pathways runtime 调度执行。
6.3 从 Google Blog 看长期愿景#
Google 的 blog 从 AI 架构角度解释 Pathways。
它希望未来 AI 系统具备三个特点：
- 多任务：一个系统处理许多任务，而不是一个模型只做一件事
- 多模态：同时理解文本、图像、语音、视频等输入
- 稀疏激活：不是每次调用整个模型，而是按需激活相关部分
这些目标从模型角度看是 generalist model、多模态模型、MoE 和稀疏计算。
从系统角度看，则需要运行时支持更复杂的 MPMD、动态路由、异构计算和资源共享。
这正是 Pathways 论文要解决的底层问题。
6.4 关键实验#
论文里的实验主要想证明三件事：
- 单控制器架构不一定意味着低性能
- Pathways 可以高效支持多租户和 gang scheduling
- Pathways 可以把模型扩展到多个 TPU island，而不被 DCN 通信拖垮

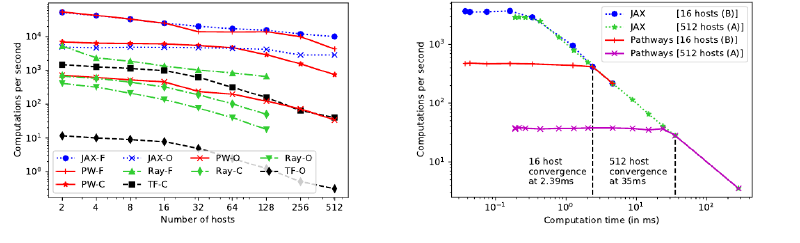

第一组实验比较了 Pathways、JAX、TensorFlow 和 Ray 的 dispatch overhead。左图说明 Pathways 在单控制器系统里显著优于 TensorFlow/Ray，并且在 fused/chained workload 上接近多控制器 JAX；右图说明只要单个 computation 足够大，Pathways 的单控制器开销就可以被计算时间掩盖。
图源：Pathways 论文 Figure 5 和 Figure 6。

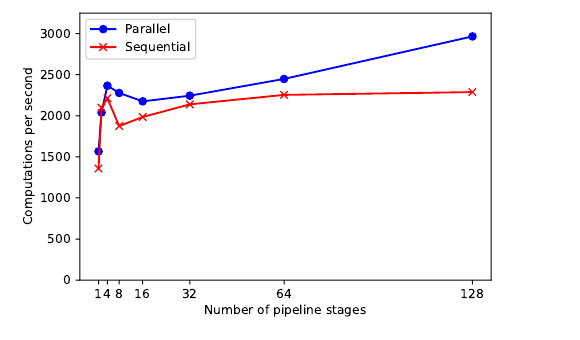

第二组实验对比了 sequential async dispatch 和 parallel async dispatch。随着 pipeline stage 数量增加，parallel dispatch 可以摊薄 client 和 scheduler 的固定开销，因此吞吐继续上升。
图源：Pathways 论文 Figure 7。

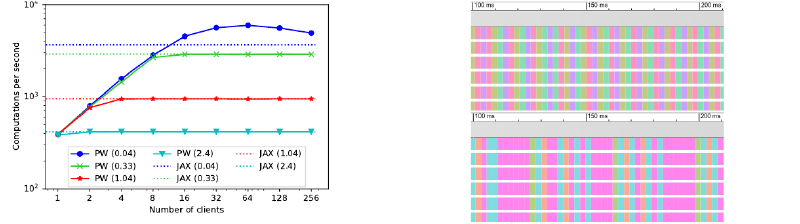

第三组实验验证多租户能力。多个 client 同时提交程序时，Pathways 可以在毫秒级把 gang-scheduled program 交错执行，提高 aggregate throughput，并接近或超过 JAX 的参考吞吐线。
图源：Pathways 论文 Figure 8 和 Figure 9。

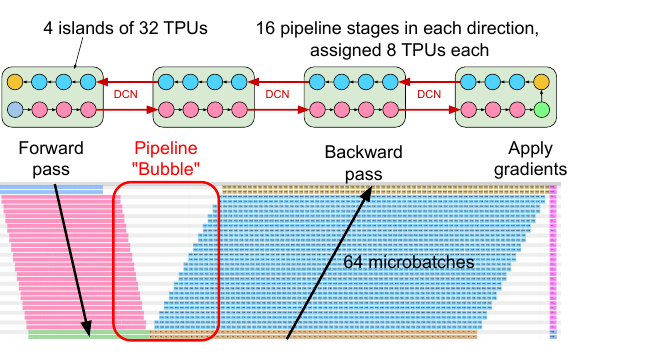

第四组实验展示跨 accelerator island 的 pipeline。3B Transformer 被切到 4 个 island，每个 island 32 个 TPU，stage 之间通过 DCN 传输。论文报告这个配置可以达到和单 island 128 core 配置相同的 131.4k tokens/sec。
图源：Pathways 论文 Figure 10。

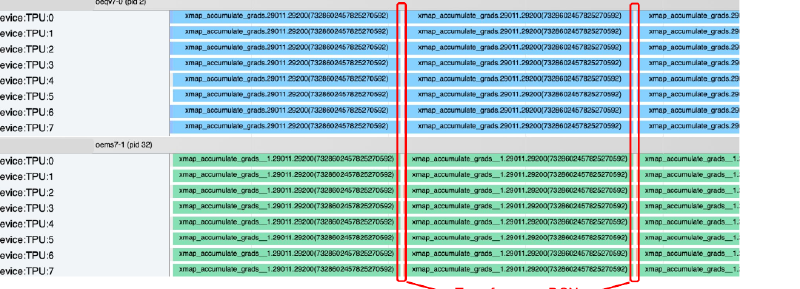

最后，论文还展示了更大的跨 island 训练 trace。64B Transformer 在两个 island 上做 data parallel，每个 island 512 个 TPU。红框标出 DCN transfer；论文报告这个跨 island 配置可以达到单 island 等效配置约 97.2% 的训练吞吐。
图源：Pathways 论文 Figure 12。
这些实验放在一起，说明 Pathways 的目标不是牺牲性能换表达能力，而是让单控制器系统也具备接近多控制器 SPMD 系统的性能，同时获得更强的 MPMD、pipeline、多租户和跨 island 调度能力。
7. 总结：Pathways 的本质#
Pathways 的本质不是某个模型，也不是某种并行策略。
它是一个面向未来 ML workload 的分布式运行时系统。
它试图把几件事统一起来：
- 单控制器的全局视野
- 多控制器系统的高性能 dispatch
- SPMD 的高效 collective 执行
- MPMD 的灵活表达能力
- 稀疏模型和 pipeline 的复杂依赖
- 跨多个 accelerator island 的资源管理
如果用一句话总结：
Pathways 是 Google 为下一代大规模 AI workload 设计的异步分布式数据流运行时，它希望让复杂、稀疏、异构、多任务的模型能够像传统 SPMD 模型一样高效运行。
